半岛·体育(中国)官方网站国内外知名品牌的小电源做得如何？拆解一款10W充电器看看充电头网拿到了联想一款10W充电器，这款充电器采用黑色直板机身设计，并配有国标固定插脚，输出侧设有USB-A接口，为配机充电器。充电器支持100-240Vac输入，输出为5V2A，输出功率为10W，由江苏辰阳电子有限公司代工。下面就带来联想这款10W充电器的拆解，一起看看内部的方案和用料。
清理掉元件之间填充的胶水，PCBA模块正面一览，在左侧为交流输入端，设有保险电阻，左侧上方设有高压滤波电容和色环电感，下方设有变压器，在右上方为蓝色Y电容，下方为USB-A母座，右下角为滤波固态电容。
PCBA模块背面一览，右上角为整流桥，中间位置为初级电源芯片，左侧为同步整流芯片半岛·体育，PCBA模块开槽并插入隔离板绝缘。
通过对PCBA模块的观察发现，联想这款充电器采用美思迪赛高集成度电源方案，初级电源芯片和同步整流芯片内部均集成开关管，且为原边反馈方案半岛·体育，无需光耦反馈。下面我们就从输入端开始了解充电器的用料信息。
初级主控芯片来自美思迪赛，型号MD1812，是一款数字控制的高性能主控芯片，芯片内部集成710V耐压开关管，具备精确的恒压恒流控制，最大输出功率10W，原边反馈，无需光耦和431电压基准半岛·体育，采用SOP-7封装。
同步整流芯片来自美思迪赛，型号MC4100，是一颗高集成度的次级整流芯片，内部集成15mΩ导阻同步整流管，并集成DCM模式同步整流，适用于5V输出应用，具备输出过压保护和欠压保护，采用SOP-8封装。
联想这款10W充电器为配机充电器，采用黑色直板机身设计，并配有国标固定插脚。充电器支持100-240Vac全球宽电压输出，满足国内外使用需求，输出端为单USB-A接口，具备5V2A输出功率，满足为小功率设备充电。

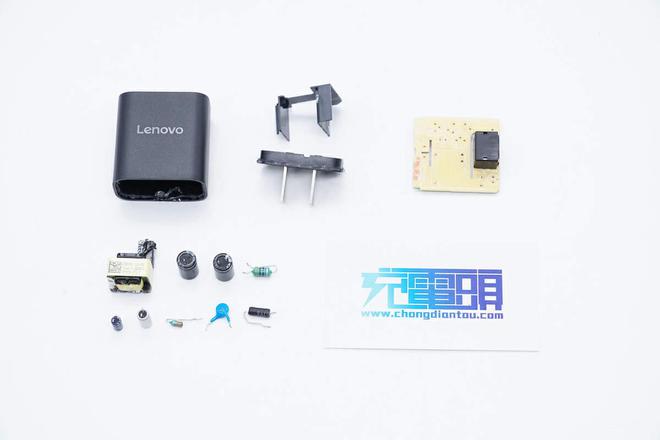

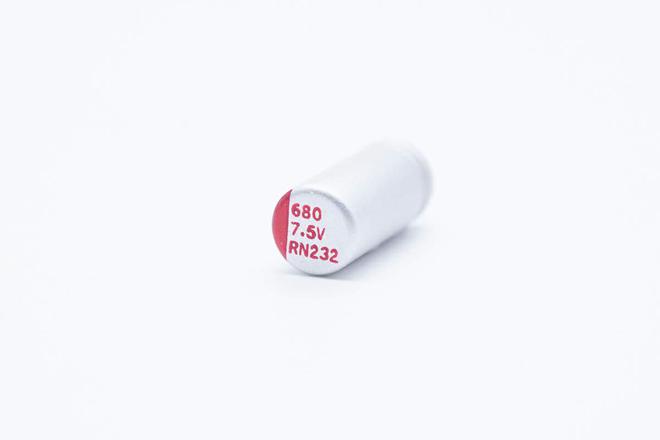

充电头网通过拆解了解到，联想10W充电器采用美思迪赛开关电源方案，采用MD1812原边反馈电源芯片搭配MC4100同步整流芯片，两颗芯片内部均集成开关管，外围元件精简。充电器高压滤波电容来自艾华，输出滤波电容来自柏瑞凯，元件与隔离板打胶加固，内部做工用料扎实。
